多功能低位除氧器安裝使用說明書
多功能低位除氧器＆熱力式低位除氧器＆旋膜式低位除氧器＆低位真空除氧器＆鍋爐除氧器＆內置式除氧器＆加藥除氧器＆大氣式除氧器＆高壓除氧器等規格型號都有，我們將給你最低的出廠價，大量批發，價格更優惠。
訂貨提示：
該產品屬于非標產品，規格品種多，需要根據客戶提供的參數或要求定制，您可將產品的技術參數傳真：0518-85372403或發郵件809827864@qq.com咨詢電話：0518-85372405 聯系人:孫經理 13861430261。
注意:我公司是實體生產廠家，具有真實的生產車間、廠房等設備，我們將最熱情的服務態度，歡迎您前來考察！
。
一、低位除氧器概述
我公司生產的熱力式多功能低位除氧器解決了工業鍋爐房熱力除氧器在低負荷運行時發生除氧失效及低位除氧器只能高位布置的問題，使低位除氧器在需要的低負荷范圍內有良好的除氧效果，可以根據負荷的大小進行切換，以保證通過低位除氧器的所有軟水、疏水、低溫凝結水等都能被加熱至飽和狀態，從而使水中的溶氧全部被分離和排除，以達到zui好的除氧效果。
同時，為了實現低位除氧器的低位布置，我公司特別配置了具有極低汽蝕余量性能的防汽蝕水泵，作為鍋爐給水泵的前置泵，從而使低位除氧器在低位布置情況下，防止給水泵汽蝕而導致給水中斷或給水泵出力大大下降現象的發生，保證鍋爐上水的安全可靠。
熱力低位除氧器是利用亨利定律并通過先進的自控設計，使除氧頭的水溫穩定在佳的除氧范圍之內，是集噴淋、旋膜、填料深度除氧于一體的新型綜合熱力除氧設備，具有節能，安全，除氧效果好、適應性強的特點。
熱力式多功能低位除氧器還采用了水封安全裝置，在低位除氧器和水箱溢流口各裝設一套。當?shù)臀怀跗骰蛩鋬?nèi)的工作壓力超過0.039MPa~0.044MPa時，安全水封動作，比常用的彈簧式等安全閥更加可靠。
二、低位除氧器適用范圍
熱力式多功能低位除氧器適合于工業及民用蒸汽鍋爐房使用，特別是對于冬、夏季負荷變化較大的工業及民用蒸汽鍋爐房zui為適用。是保護鍋爐防止氧腐蝕、提高鍋爐使用壽命的zui佳“保護神”。
三、低位除氧器特點:
新型低位除氧器是近二十幾年來研究并推廣的一種新型膜旋填料式除氧器，低位除氧器目前已在全國大、中、小型電廠推廣應用。近五百多家電廠在運行使用中收到了很好的經濟效益和社會效益。經實際運行證明，低位除氧器，不但具有運行穩定，除氧效率高，適應性能好，對水質、水溫要求不茍等優點外，而且可超出力30%左右運行，尤其供熱機組和滑壓運行的除氧器更現實出其比水膜式更進一步的優越性。
低位除氧器在使用中經常出現壓力降低現象，這是因為設備壓力降低，除了會出現壓力指數下降以外，一般還會伴有振動現象產生，從而造成水溫下降。一般造成這種現象的原因很多。低位除氧器在運行時不按章程操作也會引起這種問題；進水量突然增加也會導致壓力降低。除了上述原因，低位除氧器出現安全閥門不能正確回到原來的位置也會造成壓力下降。另外，進氣管道爆裂、進氣閥門誤關、壓力表失靈也是造成壓力驟降的主要原因之一。在遇到低位除氧器出現壓力下降現象時，根據實際情況，適當減少設備壓力，從而降低負荷。同時檢查是否是水量問題，如果水位以及進水量不正常，可以通過手動進行調節，從而進行改善。
四、低位除氧器設備優勢:
1、除氧效果好：由于旋膜式除氧器的旋膜管傳熱系數大，傳熱效率極佳，進出水溫升大，在水膜裙下的溫度己接近飽和的溫度，故旋膜器可以除去98%以上的溶解氧；
2、適應性強：在進水溶氧含量高、進口水溫低及機組調峰運行等工況下均能保證除氧效果；
3、安全性能好：在任何工況下均不會產生振動；
4、節能：排汽量較同出力的除氧器減少50%；
5、設備無易損件，維修方便。
五、低位除氧器設計和安裝使用說明
低位除氧器、水箱及附件的安裝、運行和檢修，應按低位除氧器系統圖及《除氧器安全技術監察規程》進行。
1.熱力式多功能低位除氧器，必須配置極低汽蝕余量的前置泵，以防止水泵汽蝕，一般由我公司隨熱力式多功能低位除氧器配套供貨。
2.低位除氧器兩支座直接支承在混凝土基礎的支墩上，支墩高度為800-1000毫米，混凝土基礎及支墩受力應考慮除氧器本體重量、滿水的水重、平臺及扶梯重量、保溫重量及安裝管道等的重量。
3.頂部放氣管道設計坡度應向上，以便于放氣，不得有任何水兜形的布置。
4.為了方便低位除氧器上部放氣閥及汽水切換閥的操作，宜設置閥門操作平臺。
5.低位除氧器的上方宜設置吊鉤或起吊架，以便于除氧頭的起吊維修。
6.低位除氧器熱力自動控制所用信號電纜，必須采用屏蔽電纜，以防電磁干擾造成調節失靈。
7.凡是有可能低于104℃的凝結回水,不得直接接至水箱，必須接至低位除氧器的低溫凝結水接管上。
六、低位除氧器運行使用說明
▲低位除氧器投運前的準備工作
1.1低位除氧器投入運行前應對除氧器水箱的內部進行徹底的清掃,以確保水箱內沒有任何雜物和塵土。
1.2凡是低位除氧器及水箱的所有進汽、進水管道，應進行沖洗，在確保沖洗干凈后，方能與低位除氧器及水箱相連接。
若采用管道與低位除氧器一起整體沖洗方案，則應先將除氧頭內的噴嘴拆下，待沖洗完成后再行安裝。噴嘴安裝的松緊程度，以不影響噴嘴內的轉子不會卡死，而能靈活轉動為準。沖洗結束后還應將水箱人孔打開，進入水箱內部進行檢查，如發現有焊渣、雜物等沉積在水箱內，則應清理干凈，以防堵塞管口或進入水泵導致水泵振動和事故的發生。
1.3在低位除氧器進水管安裝溫度變送器、流量傳感器，在低位除氧器安裝水位變送器，檢測進水溫度、進水流量、除氧器水位等信號，并將檢測信號輸入給計算處理模塊，以控制除氧器進水與加熱蒸汽的水力工況和熱力工況平衡，為達到的除氧效果，保證除氧溫度（104±1.5℃），調節安裝在蒸汽管道上的電動執行器調節閥門，通入的蒸汽進行加熱，隨除氧水溫高低變化而自動調整蒸汽流量大小。補水停止后，電動執行器自動關閉。
▲低位除氧器的運行
2.1低位除氧器起動前應先打開上部的放氣閥，并進行充水（軟水），直至稍低于正常水位約200~250毫米為止。
2.2慢慢開啟水箱底部的輔助加熱蒸汽閥門（不得快開），逐步加熱水箱內的軟水（加熱速度一般不超過每分鐘升溫5℃），此時也可同時打開前置泵的再循環閥和起動前置泵，以使水箱軟水在前置泵作用下得到循環，加快起動時間。當水箱水溫達到104℃后關閉輔助加熱蒸汽管閥門。
2.3慢慢開啟加熱蒸汽旁路閥，至0.02MPa，穩定后即可投入低位除氧器壓力自動調節系統，直至正常。
2.4開啟低位除氧器的進水閥，慢慢開啟軟水旁路閥，使水箱達到正常水位后，水位自動調節系統可以投入運行。
2.5開啟前置泵出口閥門，向鍋爐給水泵供水；打開鍋爐給水泵再循環閥門，啟動鍋爐給水泵，慢慢打開給水泵出口閥，開始向鍋爐供水。
2.6低位除氧器有三個進水閥，分別對應進水流量為10T/H、10T/H、30T/H；在運行時應根據鍋爐的運行臺數、采用不同閥門組合，以保證除氧器在不同負荷下的正常運行。
2.7水箱底部輔助加熱蒸汽，在正常運行中不得隨意打開，以免造成沸騰而發生事故。 ▲旋膜式低位除氧器的保護與報警
3.1水箱和除氧塔上設有全啟式安全閥，安全閥數量和規格應滿足設計技術規程。
3.2旋膜除氧器應裝設就地和遠方水位計，并具有水位高、低報警裝置和危險高、低水位動作裝置。低位除氧器水位變化控制，當水位降低時，自動啟動軟化水泵（冷凝水泵），給除氧器補水；當水位升高時，水泵自動停止。
3.3調整水位調節系統，使水箱內水位維持在正常水位±100mm范圍內。（兩臺低位除氧器需并列運行時，為了平衡除氧器內壓力和水位，氧水箱上須有可以連接的汽及水的平衡管。使壓力、水溫、水位盡可能一致）當水位達到正常水位±200mm即極限水位，高水位放水閥（電動閘閥）能靈活打開放水，水位降低時應自動關閉。運行時應經常檢查電動水位調節系統動作是否靈活，補給水調節閥動作是否靈活。
3.4調節排汽閥的開度，使排汽量到到每噸除氧水2-3kg左右
3.5低位除氧器運行時，應先開進水閥，后開加熱汽進汽閥，停止時相反。
3.6低位除氧器運行時，如發現有排汽帶水現象時，可采取下述方法處理：
a、調節加熱蒸汽進氣閥
b、檢查壓力調整裝置
c、手動降壓運行
d、逐漸關閉二次加熱蒸汽截止閥。
▲低位除氧器一般附件
安全閥---裝在水箱上，當設備內在壓力超出允許值時，安全閥自動打開泄壓，起安全保護作用。
壓力表---裝在除氧器上部，監視設備內的壓力，一般為1.5級型。
水封筒---接口裝在水箱高水位上，當水箱水位超過某一極限時，能自動將超出極限水位的那部分排到疏水箱或地溝去。
雙金屬溫度計---裝在除氧頭和水箱下部，監視除氧頭和水箱內水的溫度。
蒸汽調節閥---裝在加熱蒸汽管路上，借助自動調整器，調節加熱蒸汽流量，以使除氧器內壓保持在額定范圍內。
截止閥---裝在補水管上，借助電動水位調節系統，調節補給水流量，以維護水箱的正常水位。
調節閥---裝在補水管上，借助電動水位調節系統，調節補水給水流量，以維護水箱的正常水位。
電極點水位計---裝在水箱上，可遠程傳感信號到控制室，監視水箱內的水位。
磁翻板水位計---裝在水箱上，現場直觀顯現水箱水位變化，也可接遠傳信號。
壓力自動調整器---自動調節加熱蒸汽進口閥門的開度、既調節蒸汽流量，又保持除氧器內壓力穩定。
滾體裝置---裝在水箱一個底座下面，能自動調節熱脹冷縮時的水箱平移。
電動水位調節系統---自動調節補給水流量及控制極限水位放水閥（電動閘閥）。

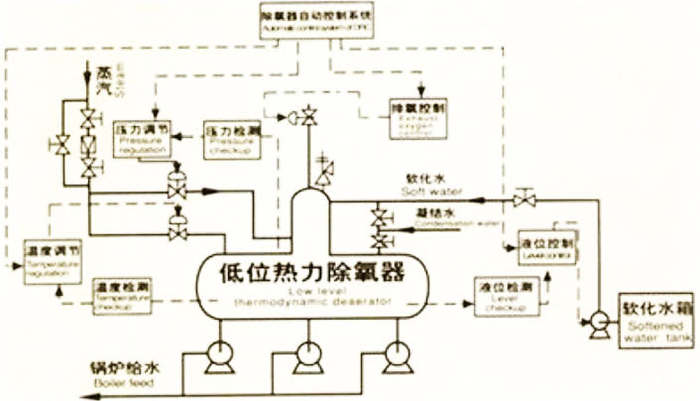

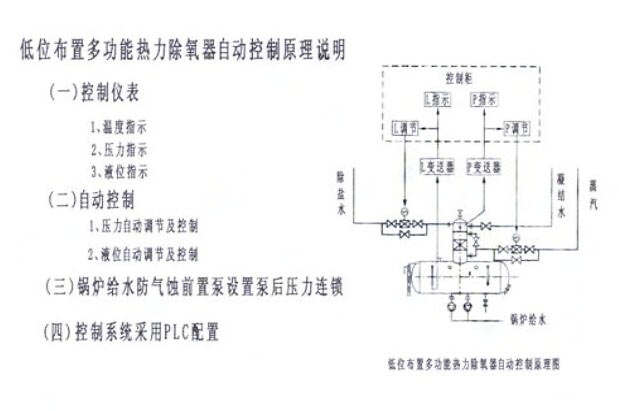

熱力低位除氧器工控制流量原理圖
為了確保鍋爐給水系統長期穩定、可靠地運行、便于系統調試，建議：■除泵前用閘閥，其它管路系統zui好用調節閥；■用變頻調速控制鍋爐給水泵和軟化水泵。
七、低位除氧器選型性能參數：
型號 處理水量(m/h) 工作壓力(MPa) 工作溫度(℃) 設計壓力(MPa) 設計溫度(℃) 入口水溫(℃) 補水率(%) 出口溶氧(mg/L) 運行方式
LSHK-6RCY 6 0.02 104 0.35 250 ≥40 100 ≤0.1 定壓
LSHK-10RCY 10 0.02 104 0.35 250 ≥40 100 ≤0.1
LSHK-20RCY 20 0.02 104 0.35 250 ≥40 100 ≤0.1
LSHK-25RCY 25 0.02 104 0.35 250 ≥45 100 ≤0.1
LSHK-40RCY 40 0.02 104 0.35 250 ≥45 100 ≤0.1
LSHK-50RCY 50 0.02 104 0.35 250 ≥45 100 ≤0.1
LSHK-60RCY 60 0.02 104 0.35 250 ≥45 100 ≤0.1
LSHK-75RCY 75 0.02 104 0.35 250 ≥45 100 ≤0.1
LSHK-150RCY 150 0.02 104 0.35 250 ≥45 100 ≤0.1
型號釋義：如LSHK-6RCY LSHK：表示宏慶系列水處理設備；6：表示熱力除氧器每小時處理水量為6m3/h；RCY：表示熱力除氧器。
